 您現在的位置 > 首頁 > 變送器儀表 > 磁翻板液位計


SKUHZ型磁翻板液位計

防爆合格證編號:CNEx23.2894X

磁翻板液位計

  SKUHZ型磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合對液位的測量及就地顯示或遠傳顯示與控制。SKUHZ系列產品可以做到密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上SK系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。SKUHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
工作原理
  磁翻板液位計主體外的翻板箱受主體內浮子(具有定向磁性源,按不同介質和壓力針對訂貨)的作用促其翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度,紅色始終表示液位的高低。在指示器左側配有醒目的刻度標尺,從而使液位的指示顯得更加清晰。

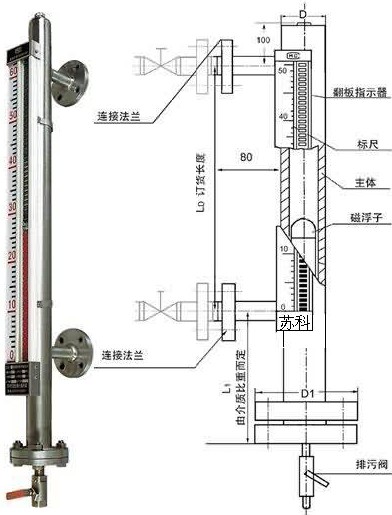

結構如下圖所示:

主要技術指標
1、量程范圍:300~19000(側裝);300~5000(頂裝)
2、介質密度(g/cm3):0.5~2
3、介質粘度: ≤0.02Pa.S
4、工作溫度℃:-40~350
5、壓力等級(MPa):≤32
6、測量精度:≤±10
7、安裝方式:側裝式、頂裝式、底裝式
8、防護等級:IP65
9、防爆等級:EXdbIICT6Gb
10、傳輸方式:常規為電流二線制DC24V 4~20mA(液位變送器模塊型號:SK-SBUHZ);開關量報警信號(電流與開關量兩項功能可同時兼具);RS485通訊;HART協議
11、接口法蘭:DN20 DN25 PN4.0 HG20593(側裝式)
       DN80 DN100 PN1.0 HG20593(頂裝式、底裝式),可以根據用戶的需要特殊訂貨。
注:當液位計安裝受環境影響,空間位置L1<300訂貨時應明顯提出。
產品選型

SKUHZ

磁翻板液位計



代碼

安裝方式

2

側裝式

3

頂裝式



代碼

主體材質

1

ABS(PP)

2

304

3

316L

4

304襯PTFE

5

316襯PTFE



代碼

公稱壓力

1

0.6Mpa(僅適用于主體材質為ABS時)

2

1.6Mpa

3

2.5Mpa

4

4.0Mpa

T

特殊說明



代碼

功能要求

1

基本型(就地顯示,不帶2、3、4、5)

2

帶上、下限開關輸出;上上限,下下限等多點位控制用Xn標示

3

帶現場顯示型遠傳(二線制4~20mA輸出,24VDC)

4

帶遠傳信號(二線制4~20mA輸出,24VDC)

5

帶隔爆型遠傳(4~20mA輸出,24VDC)



代碼

功能要求

L(mm)

測量量程范圍-側裝式為兩側裝法蘭的中心距離

L/L1(mm)

測量量程范圍-頂裝式為法蘭以下長度/測量量程范圍



代碼

功能要求

ρ

介質密度g/cm³



代碼

功能要求















DN

連接法蘭規格尺寸
側裝式法蘭DN20 DN25 PN1.6或者其它要求
頂裝式法蘭DN80 DN100 PN1.0 PN1.6或者其它

SKUHZ

2

4

2

5

1100

1.2

DN20



選型釋義;磁翻板液位計;側裝式安裝;主體材質:304襯四氟;公稱壓力1.6MPa;DC24V供電;4~20mA輸出;隔爆型
兩法蘭安裝中心距1100mm 介質密度:1.2g/cm² 側裝式法蘭連接 法蘭規格:DN20 PN1.6


磁翻板液位計系列產品有:側裝式磁翻板液位計頂裝式磁翻板液位計;防腐型磁翻板液位計;遠傳磁翻板液位計
